電力系統為了減小無功損耗，通常采用并聯補償電容器組的方法來提高功率因數。在實際應用中，電容器補償裝置事故率比較高，這是由電容器補償裝置工作狀態的特點決定的。所以定期對補償電容器進行檢測，早期發現電容器缺陷，避免故障擴大，是十分重要的。而在現場電容器都是成組并聯的，所以用一般電容表需將引線拆除后才能測量，工作量大，而且容易造成接線錯誤、損壞電容器。

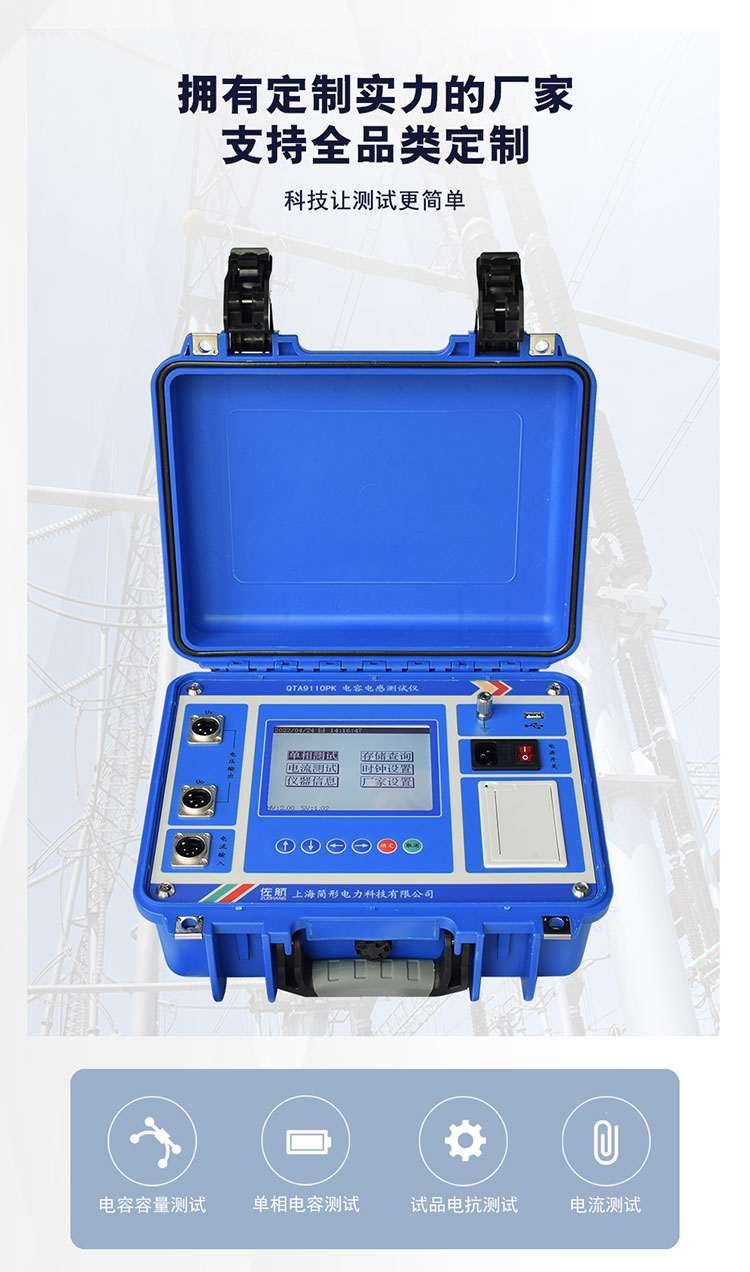

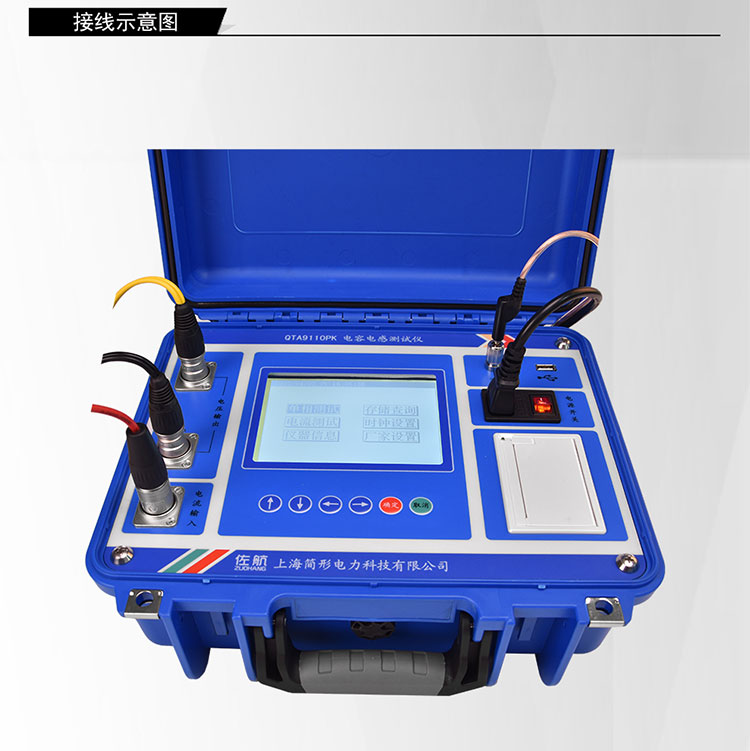

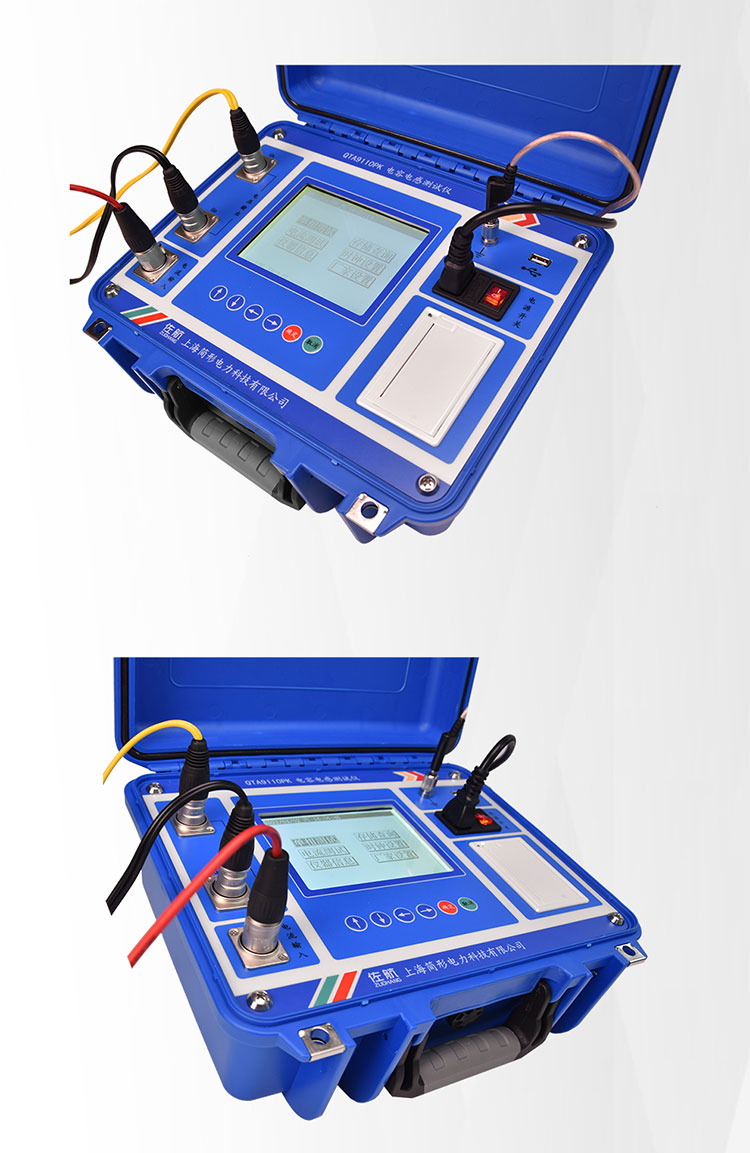

我公司研制的佐航QTA9110PK電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量，使用工頻電源輸出，測試精度高、數據穩定，具有ji強的抗干擾能力，能在強磁場環境中進行測試而精度不受影響，是一款高性能、專用補償電容器測試儀。儀器具有單相電容器測試功能，簡單方便。同時儀器還可測試各種電抗器、電阻器，并且儀器還可以單獨進行電流測試。

2 、主要功能與特點

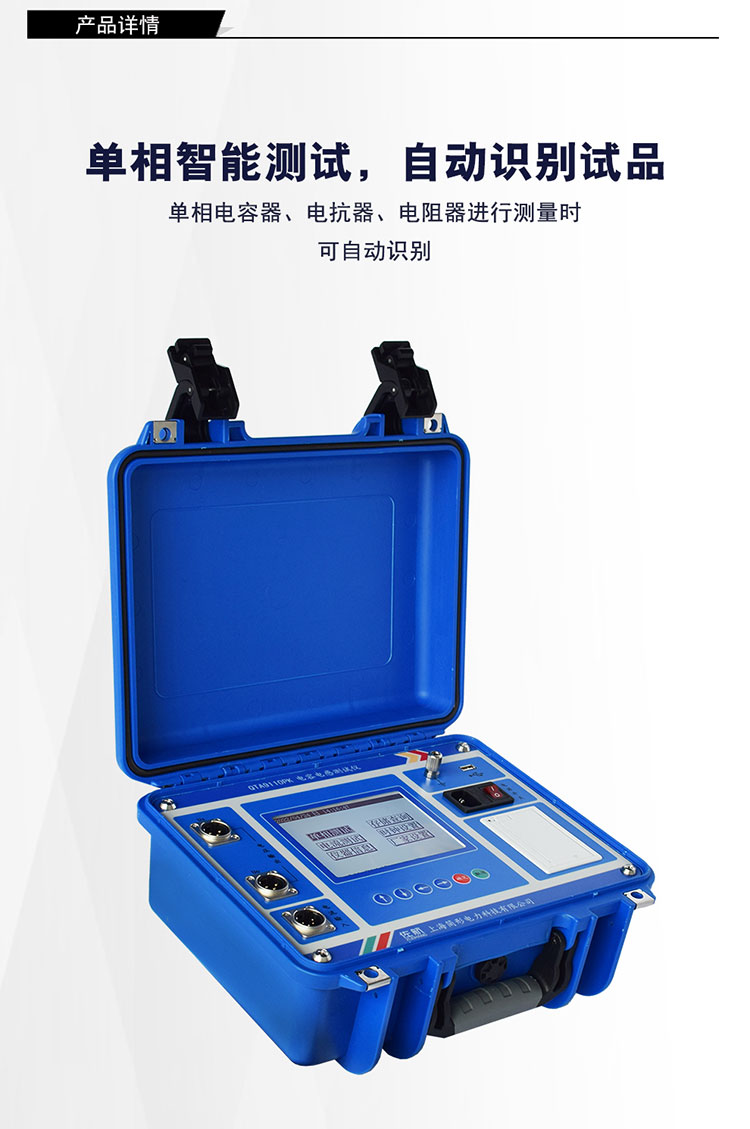

2.1 單相測試功能:

儀器可對單相電容器、電抗器、電阻器進行測量，同時單相測量時還可選擇自動測試，

由儀器自動判斷試品類型。

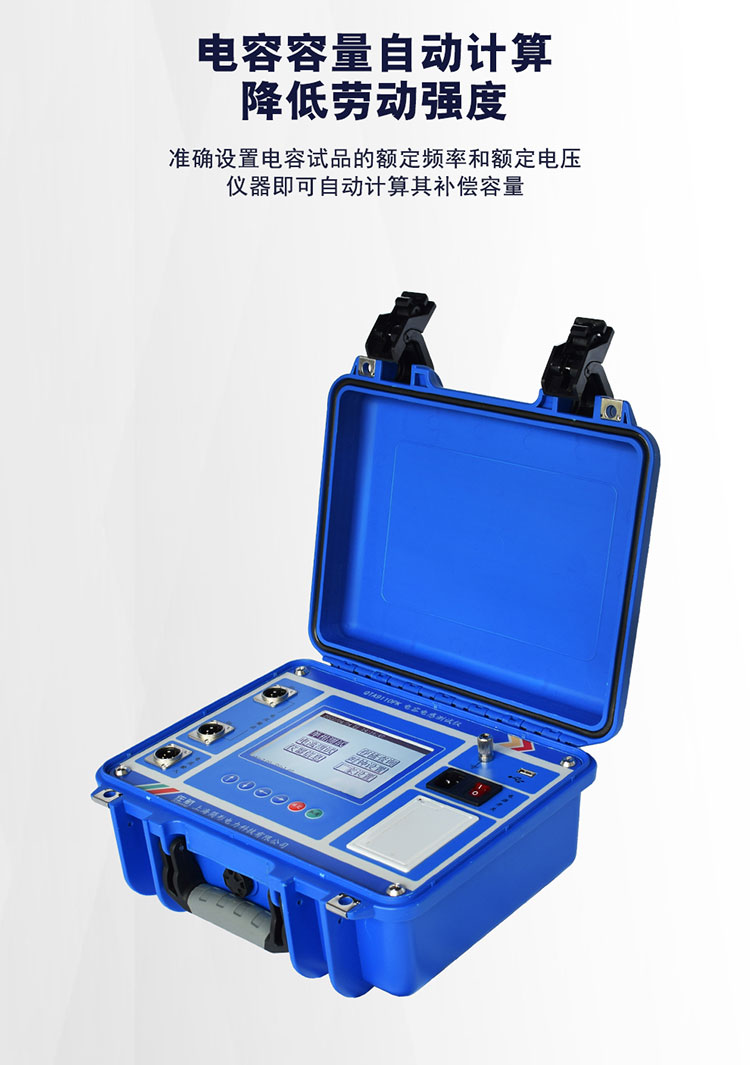

2.2 電容容量測量:

準確設置電容試品的額定頻率和額定電壓，儀器可自動計算電容器的補償容量，減少

現場人員計算量。

2.3 試品電抗測量：

儀器可根據測量結果自動計算試品的容抗、感抗、阻抗，方便現場進一步對數據進行

分析。

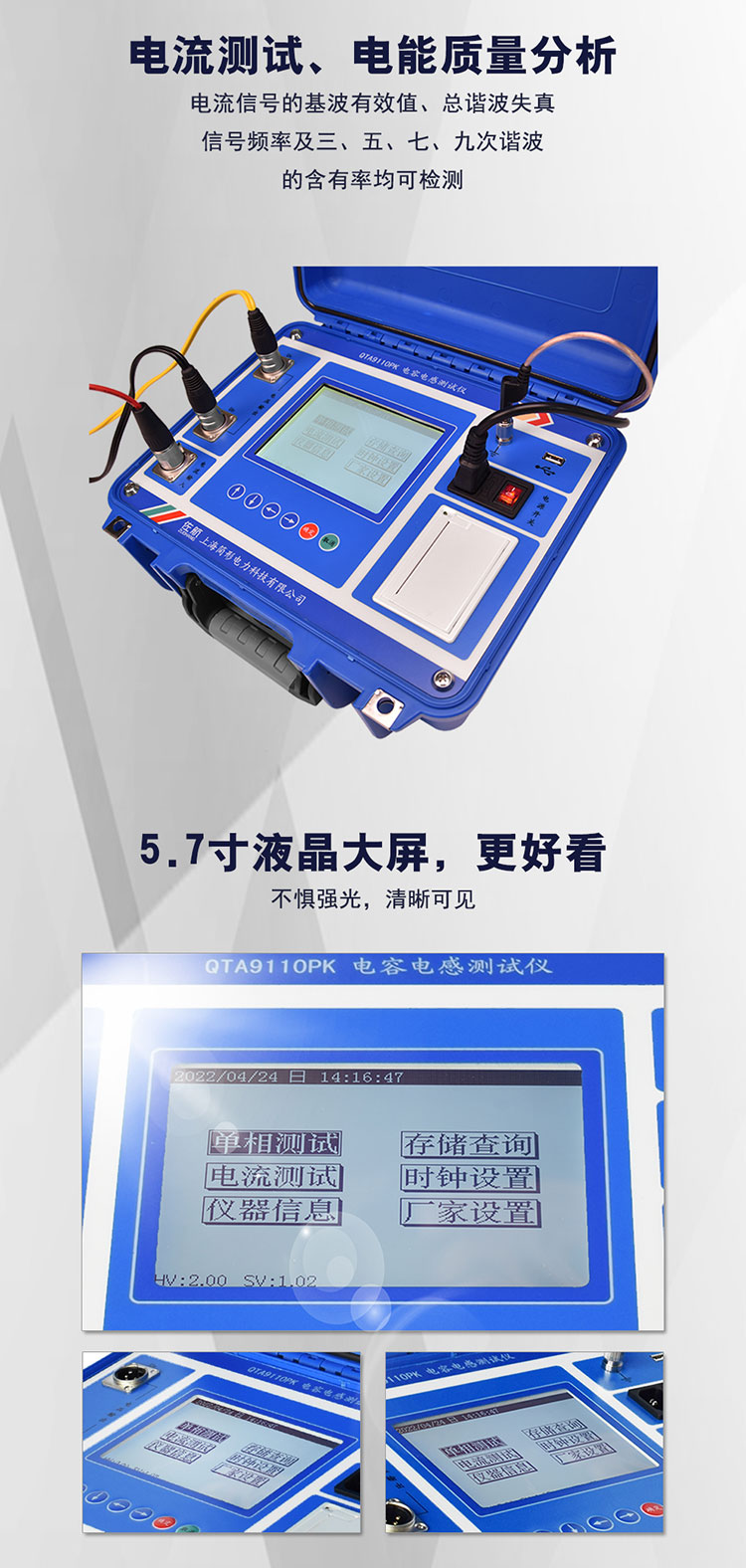

2.4 電流測試功能:

使用儀器鉗形電流互感器可單獨用于電流檢測，可檢測電流信號的基波有效值、總諧

波失真、信號頻率及三、五、七、九次諧波的含有率，從而對電流信號進行簡單的電

能質量分析。

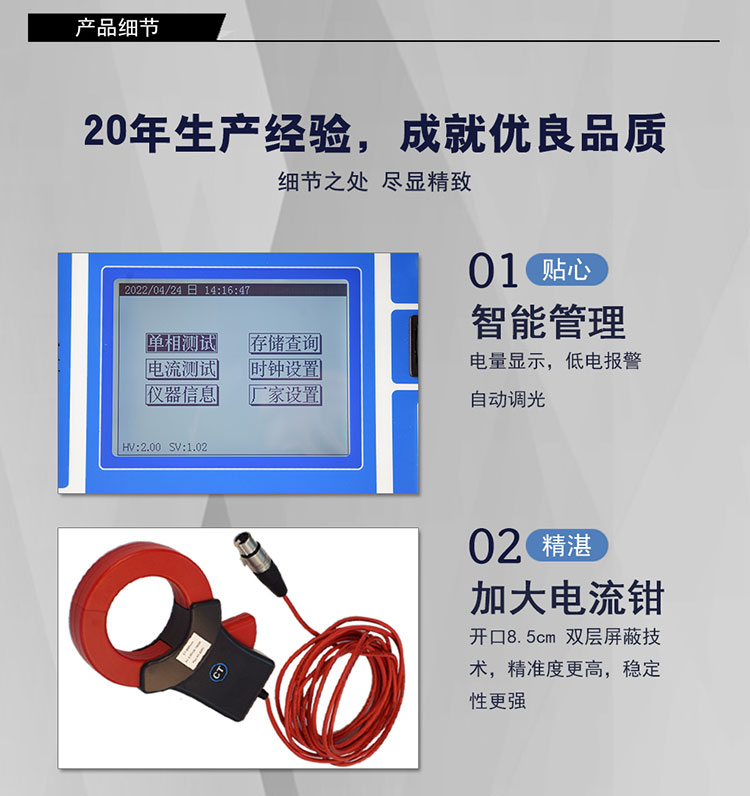

2.5 儀器采用大屏幕液晶顯示，使用中文菜單，中文提示，操作簡單。

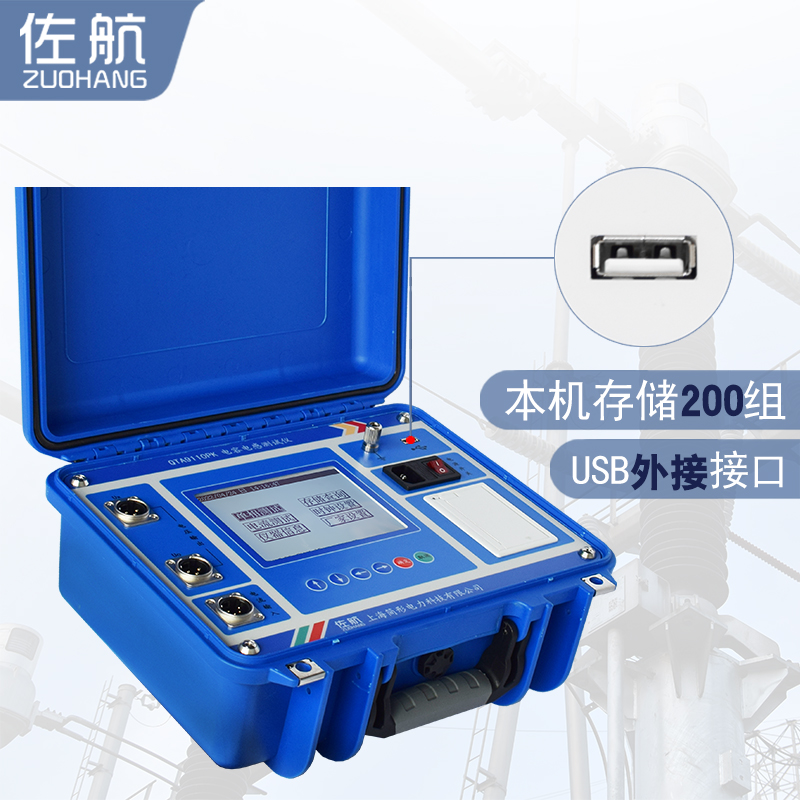

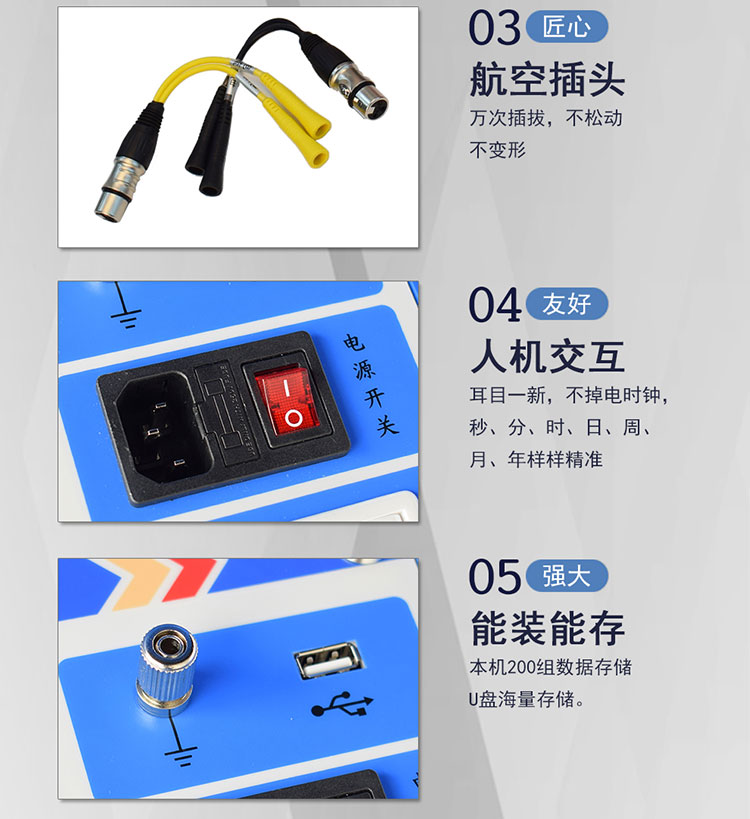

2.6 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存

儲測試數據 200 條，并且本機存儲可轉存至優盤；優盤存儲數據格式為 Word 格式，可

直接在電腦上編輯打印。

2.7 熱敏打印機打印功能，快速、無聲。

2.8 人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態、測試狀態、存儲狀

態等，對未連接的設備進行操作時，顯示相應的未連接提示信息。

2.9 體積小、重量輕，方便攜帶使用。

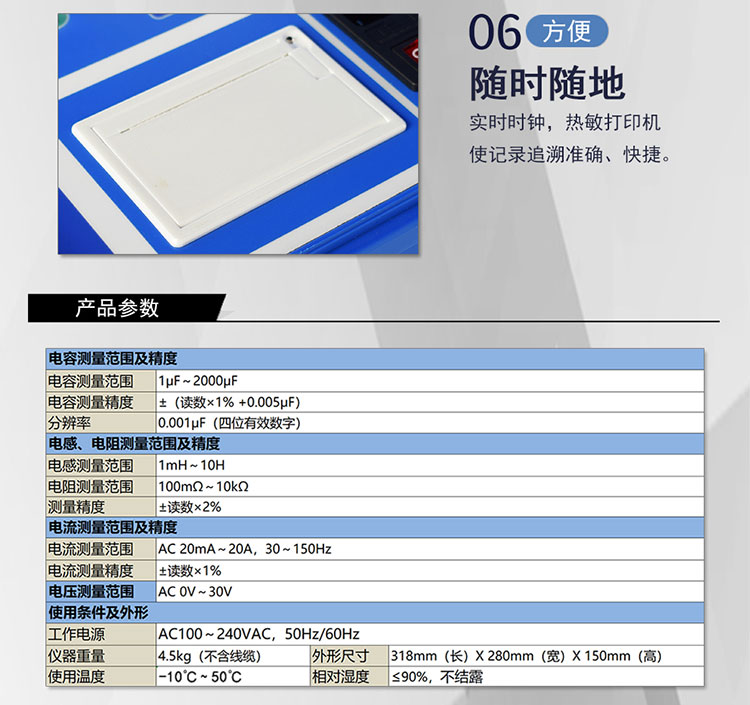

3 、主要技術指標

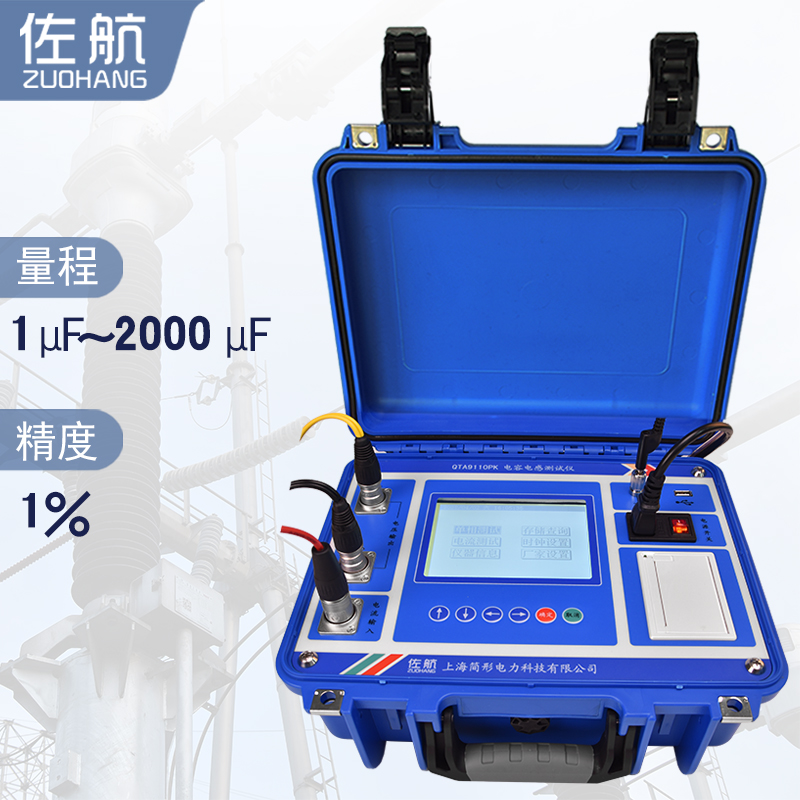

3.1 電容測量范圍及精度

電容測量范圍： 1 μ F～2000 μ F

電容測量精度： ±（讀數×1% 0.005 μ F）

最小分辨率： 0.001 μ F（四位有效數字）

3.2 電感、電阻測量范圍及精度

電感測量范圍： 1mH～10H

電阻測量范圍： 100mΩ～10kΩ

測量精度： ±讀數×2%

3.3 電流測量范圍及精度

電流測量范圍： AC 20mA～20A，30～150Hz

電流測量精度： ±讀數×1%

3.4 電壓測量范圍： AC 0V～30V

3.5 使用條件及外形

工作電源： AC100～240VAC，50Hz/60Hz

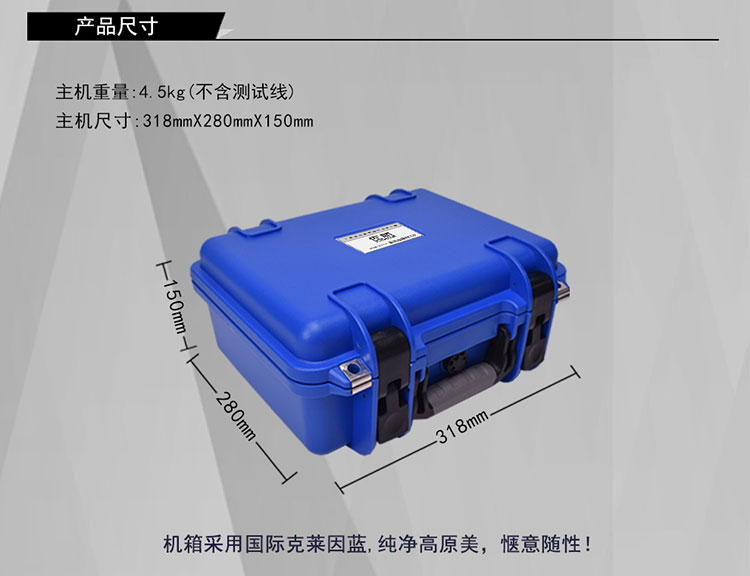

外形尺寸： 318mm(長)×280mm(寬)×150mm(高)

儀器重量： 4.5kg（不含線纜）

使用溫度： -10℃～50℃

相對濕度： ≤90%，不結露
